一：海綿城市——雨水滯留系統

雨水模塊雨水滯留矩陣可以方便容易安裝在任何工程項目中，相對于混凝土建造的水池，不需使用地基、磚、預制混凝土等。不僅施工工期短、而且建造成本低廉。滯留矩陣包裹在一個耐用、高強度的防水層里，堅固、耐用。

雨水模塊雨水滯留矩陣創建所需的存儲空間，暴雨時雨水流入存儲箱內，待雨洪過后，再排到指定的雨水排放口。減輕城市雨水管網暴雨時的排放壓力，有效防止暴雨帶來的城市洪澇。

雨水滯留矩陣模塊可安裝在所有的園林綠化區域及行車道、停車場等行車區域。模塊化的特性使得設計、使用更靈活方便。雨水經過雨水井或雨水控制排泄坑來過濾，有效提供了水源的質量，減輕滯留矩陣的維護。然后透過節流裝置減緩雨水排放到指定的雨水排放口。



1、屋頂花園2、排水網絡3、重力雨水管4、過濾井5、雨水模塊6、干凈的粗河砂7、排泄水井8、虹吸雨水管9、過濾網10、市政管道11、地表滲水12、土工織物13、防水層

二：海綿城市——雨水回用系統

雨水的用途

草地灌溉、景觀噴泉、景觀湖補水；

沖洗汽車、沖洗廣場、馬路等；

沖廁、洗衣；

空調冷卻水補水；

飲用水（經過水處理工藝）。

雨水利用的優勢

1．可節約50%的飲用水，雨水可用于沖廁、洗衣、清潔和其它非飲用用途，大大降低了飲用水的使用；

2．經濟性：可節約可觀的成本；

3．保護環境：保護自然水資源，而且“軟質”的雨水可減少去垢劑的使用；

4．更少的雨水流入污水處理廠：更少的能源消耗和化學藥劑的使用；

5．更少的水垢：雨水性軟水質，因此洗衣機、沖廁內較少積存水垢；

三：海綿城市——雨水收集系統

雨水收集系統

住宅使用、小型應用

雨水收集矩陣提供一個具有成本效益和靈活應用的雨水利用方案。在安裝一個地下雨水矩陣時，因我們的模塊非常堅固，可以安裝在綠化帶區域或行車道的下面，不但節約了許多寶貴的土地資源同時又不會造成視覺影響，美觀環境！

一套完整的“雨匯”雨水收集系統包括：雨水模塊、雨水過濾井、防水層、按照要求組成的雨水矩陣、土工織物的保護。模塊可拆卸包裝，能大量減少運輸成本。

雨水收集矩陣可以根據所需要的尺寸和容積，適合的可用土地空間，將雨水儲水矩陣的水通過水泵出水管連接到地面，供家庭使用：如沖廁所、洗衣和灌溉等，節水量高達40%。選擇安裝“雨匯”雨水儲水矩陣，可以大大減少我們對自來水的供水需求。



1、屋頂花園2、排水網絡3、重力雨水管4、過濾井5、雨水模塊6、干凈的粗河砂7、防水層8、吸水管路9、地表滲水10、虹吸雨水管11、地面水泵12、土工織物

商業、工程應用

雨水收集矩陣提供一個具有成本效益和靈活應用的雨水利用方案為地下蓄水要求。模塊化系統的靈活性提供了巨大應用范圍，大限度地提高水的存儲量和設計，矩陣可應用在每一個工程項目中。

雨水收集矩陣可以安裝在園林領域、綠化地區、行車道及停車場下面，不需占用外部空間。安裝在行車區，路面組成部分包括路基的加固：如瀝青或鋼筋混凝土板等，需要安裝在這些地面下的雨水矩陣都要根據專業的工程師的規范設計。一般建議是轎車和輕型車輛通過，如有重型車輛通過，還需咨詢專業工程人員。

雨水模塊矩陣被包裹在一個耐用、高強度的防水層里。防水層需經過專業人員的施工處理，以整個矩陣完全密封防水。

進水口和出水口連接到一個預制的混凝土井坑，它位于矩陣旁邊，這個混凝土井不僅起到維護和檢查井的作用，同時還可以通過這個井連接地面上的水泵。特別指出：水在進入水箱前已經經過過濾，為避免長期的、昂貴的矩陣維護，也可以選擇雨水過濾井或建造過濾池防止泥沙和污染物流入地下儲水矩陣。儲水矩陣儲水超過一定的限度可通過溢流管排出到指定的雨水排出口。

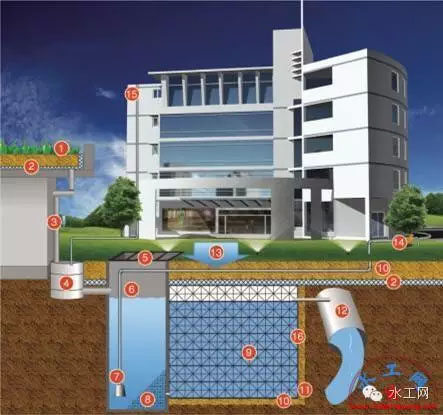

1、屋頂花園2、排水網絡3、重力雨水管4、過濾井5、井蓋6、排放控制井7、回用管路8、過濾網9、雨水模塊10、干凈的粗河砂11、防水層12、市政管道13、地表滲水14、地面水泵15、虹吸雨水管16、土工織物

四：海綿城市——雨水滲透系統

雨水管理系統。系統可補充地下含水層，防止暴雨排泄可能導致下游洪水。“雨匯”滲透矩陣系統被證明是一種有效和低成本的能夠有效解決對環境問題的雨水管理方案，在各地都會有對雨水現場滲透和雨水滯留的要求。滲透矩陣由堅固的模塊組成，暴雨被捕獲并快速地流入被土工布包裹的儲水矩陣中，暫時滯留，并經土工布回滲到地下，自然消散?；貪B的速率需根據土工布的性能及周圍土壤的狀況而定，矩陣可以被安裝在各種類型的土壤，由于卓越的滲透性，事實證明，效率比礫石填充的滲透系統高達6倍。高抗壓強度的模塊

可以應用在可通車的各區域如停車場和道路。預過濾的暴雨水在系統設計中是必不可少的。結合雨水過濾井和適當?shù)挠晁判箍刂凭M合成一個完整的暴雨滲透系統。

1．滲透設施

a.綠地、透水鋪裝地面；b.淺溝與洼地（干塘）；

c.淺溝滲渠；

d.滲透管溝；

e.埋地滲透池；

2．滲透系統的優勢

a.滲透池由滲透單元拼裝而成，埋地布置，節約地面空間；

b.地下滲透池可承受交通負載及動態載荷；

c.布置靈活，根據地形或土壤滲透系數的要求，可帶狀、網狀、放射狀布置等；

d.安裝方便，無須大型設備，施工時間短；

e.滲透單元的空間利用率95%，是傳統的礫石的3倍，節約地下空間及施工工程量。

3．滲透系統設計應注意的幾點

a.底部及周邊的土壤滲透系數應大于5×10M/S，GB50400-2006,德國行業標準；ATV-DVWK-A138；

b.地下滲透池距地下水位至少1m；

c.地下滲透池距建筑物至少5m；

d.地面徑流已污染的區域不宜采用雨水滲透系統；

e.易發生陡坡坍塌、滑坡災害的危險區域不宜采用雨水滲透系統；

f.自重濕陷性黃土、膨脹土和高含鹽土等特殊土壤區域不宜采用雨水滲透系統；

g.其他。

4．滲透池布局

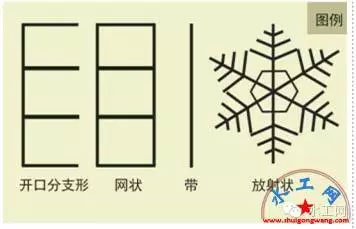

雨水箱可以隨意組合，根據不同情況設計地下滲透池的布局，圖例是幾種推薦使用的高效率的溝槽布局方案。

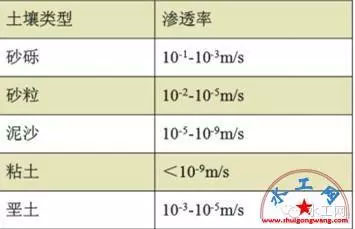

5．土壤的滲透率
